DIY緣起：
一開始是從音箱設計，駐波傳導開始，後來發現這方面的研究不是我想要追求的，而且前人鋪路已眾多，所以在完成原廠FOSTEX 103E BK音箱後，就把目光放在擴大機上；迷迷糊糊的我，成天用辜狗大神在網路上游覽文章，怎麼看大多都是DZ出品，於是在my 3c中的晶體機與單端小管機套件中，傷腦頭痛不已！所以先花四千塊去買了部二手的晶體機來聽聽，表現不錯．．．．．．賣我的那位大哥一直提醒我，玩音響擴大機是好事，不過千萬不要去聽管機，一聽就容易上癮，口袋裡的小朋友就會離家出走了。
偏偏我是個固執急性子的人，聽到他這番話，就更故意拼命去看管機的相關文件；其中，讓我衣帶漸寬終不悔的就是，那篇指出蘇愷戰機上面用到真空管的文章http://mbox.hchs.hc.edu.tw/~military/air/su27-1.htm，所以就訂購了第一套的真空管套件6bm8，因為設計不良，弄了半天才弄好；但是........天阿～～此聲只應天上有，人間難得幾回聞？它的聲音跟套件價錢，讓我直嘆之前買二手晶體機是被騙錢，解析度跟音場，還有略為溫暖的中頻，深深感動了我的心．．．．
鎖定2A3直熱三級管
很滿意的聆聽6BM8半個月之久，期間看到不少文章推薦直熱三級管的魅力，其中又已300B名聲響遍半邊天，引用一段 梁中鄂前輩的文章：『提起WE300B直熱式三極管，在音響圈還真是無人不知、無人不曉，嚼檳榔之徒雖未聽過5751，但「三百逼」這幾個字往往也能朗朗上口；國外甚至有人稱之為「本世紀最偉大的放大元件」。』由此可知直熱三級管的魅力；於是手癢耳癢之於開始找尋300B的線路，歷經半個多月才略曉兩件事：
１．傳言一般來說燈絲電壓越小越好聲
２．要自己裝機，求網路上的線路不如自己略懂一二
所以仗著全音域單體的高功率，我決定捨300B，跑去my 3c上一望，天阿！名管之一，用過都說好的2A3管一對只要1200！這……只要是月光族都會心動吧！所以我開始敗家，連我同居弟弟的積蓄一起敗～～哈哈哈！！
電子線路學習
有興趣的人自己會去找資料找書，沒興趣的書丟在面前也不會去看，所以我好好的把全部管機裝機報告看過兩三遍，還研究了寫的非常棒的電子學教室文章；除此之外，去了各大討論版做功課，花生活費去聽國琳老師上課，有點心得後便把學理十多年所得科學方法跟一些前輩的經驗交混起來，開始畫一張張的負載線跟線路圖，這部分花了三個星期的時間，修改了不少次。
規劃方向是：單端，無負回授，真空管整流，盡量減少電子零件，容交，訊號路線不使用並聯
單端，無負回授，就好聲跟不失真來說這兩點很好理解；真空管真流是為了一致性，還有憑藉整流管的高內阻保護下游電路；容交……這個我有自己的理由，不方便說出來！訊號路線不使用並聯上，除了減少可能產生的相位差，也避免音染。
圖一
圖說；2A3特性曲線與我的工作點和負載線跟屏耗線，工作點的選取可以照DZ上很多裝機報告上選取，其中相當有技巧的喔！(如果照廠方公佈的工作點，稍微算一下就是2A3管工作的最大屏耗，對管子很傷….)
圖二
圖說；6C45II-E工作點選取，從筆記本上轉畫上來，很粗糙；詳細選取方式也可從DZ文章中找得，原諒在此不贅述。
圖三
圖說；理想預備裝機線路圖，可看到我仗著高功率喇叭選擇低失真的５K負載（輸出只有2.5Ｗ）；二級放大可以平衡失真，考慮到這點，6C45II-E的屏極電阻我也用５K。
準備工作
這部分說來簡單，卻也耗費不少時間，因為零件是分開來購買，不是像套件一樣方便，所以要比較各個網站上的零件，可以的話也要去電子街找尋（我本身去電子街備料20次以上不誇張），千找萬尋，結果大部分的零件還是DZ最超值，為了省錢OPT先拔走6BM8的命根子；這樣總共花了一個月的時間，也把我的急性子給磨了不少。
請注意電阻的瓦數，還有電容的耐壓。電阻的瓦數我是取算出來的數值乘以三到四；電容耐壓方面，經濟許可我會選擇大一點的，損失角也較小……
實際裝機
裝機時碰到幾個問題…..
第一；機殼配置
因為有前一次6BM8裝機的經驗,所以這次雖然仍想省錢使用Ｘ山牌的機殼，但是Ｘ山牌並不是設計來開孔給真空管用的，於是偷＂真空管燙到手＂兄的絕技，把機箱倒過來！這樣鑽孔配置工作方便多了。而且我選擇的是六面皆黑的機箱，外觀上看不太出來正面，

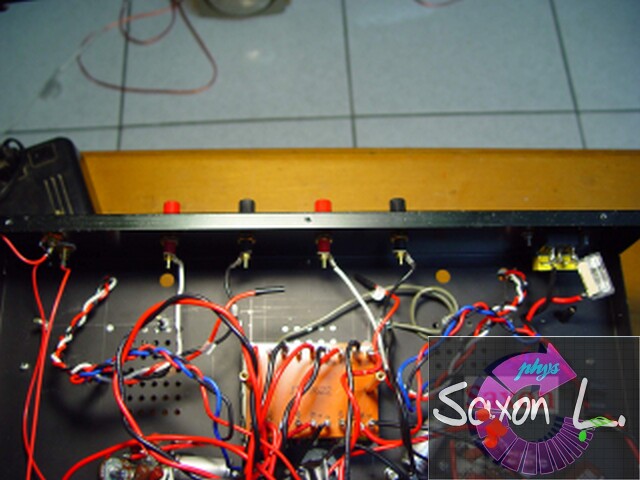

圖四
圖說；變壓器那兩跟銅柱是把原來螺絲拆掉加裝的，增加中央支撐力
第二；窮
所以沒錢買電感，怎麼辦呢？只好自己先繞，兩個並聯來用，現在聽起來效果還不賴，拜託各位大大別偷笑阿。
圖五
圖說；左邊並聯上下兩顆環型自繞電感，用絕緣膠帶包的跟什麼一樣，纏繞花了我五個小時…..
第三；2A3燈絲電源問題
這個問題是致命的，而且長效的，它讓我動彈不得一個多月；當時幫機子相中的電源是DZ的T330，用過T30後，對環型變壓器T330自然也很有信心，那時DZ缺貨還專程跟版友在新竹面交；結果因為對變壓器不夠了解，實際裝機才知道，每組次級的最大電流是一定的，並非每根線都可以撐到最大電流，這樣無知的錯，使得分配到最後，2A3燈絲成為無家孤兒。
在網路上求救後，多虧一位吳姓大哥(nexus )跟Steven Chen前輩的多方指教，雖然Steven前輩也熱情邀我去南投參加聚會，不過實在太遠；吳大哥距離我住所較近，所以常常厚顏無恥的殺過去麻煩他，他用堅新變壓器解決我的燈絲問題，花了兩個小時幫開這個電源的孔座，到現在想起來還是感激的痛哭流涕；他懂的東西相當多，也教我使用兩個真空管線路繪圖測試程式，實在是難遇之良師益友，亦是DIY界的熱心提攜後輩的好人。
不過換電源後濾波形式產生改變，目前用280v-0-280v次級，C-L-C-R-C濾波；5V 2A這個次級不足5U4G B整流，輸入只有115V & 110V，也造成後來兩天抓蟲的主因。
(抓蟲過程繁瑣，而且每個人碰到都不盡相同，所以輕描淡寫帶過)
圖六
圖說；電源設計程式實際使用與輸出的鏈波情形與輸出電壓
所以如果要以順利的裝機步驟來看；
先備料；規劃機箱內管座配置與線路走勢，其中訊號從調節VR至第一級信號級(電壓放大級)，路徑越短越好，變壓器電源部分跟真空管與訊號路線盡量離開；鑽孔，配線與焊上零件；檢查電容極性，管座接腳；接上假負載，上管準備測試；電表準備好，夾住測試點，一手握插頭一手拿插座，距離機子一段距離；上電後先觀察有無異狀，例如管子顏色，電阻有無冒煙，電容有無爆炸，確定一切安全過幾秒才看數值；測試點電壓電流誤差不超過10%（這也是我鍾愛真空管的原因之一），先做絕緣，接著就可以找濫喇叭測試聲音；一切OK後就可以好好享受直熱三極管帶來的美聲~~~
R聲道
L聲道
圖說；左右兩聲道雜亂的零件與配線，氾濫的絕緣膠帶；下一次一定要排的美美的，線路全部彎直角！！上面的軍規電阻，除了陰極那顆特大瓦數是nexus大哥給我的，其他都是跑去電料行一間間挖來；交連電容也是用nexus大哥給的就相當好聲
圖七
圖八
圖九
圖說；金玉其外，好聲其中！至於雜亂嘛～～～眼不見為淨囉^^，而且亂一點才像是DIY嘛(藉口-.-m)
聆聽表現
雖說不能搭上2A3幸福套件的列車Ｔ＿Ｔ（想一想，相同管整流加上可能比我更高級的材料，還有附機箱，我備料就不只8000NT；外面都賣七千多不包管整流；免笑！賣大家五千，還要倒貼三千，你說買套件幸不幸福？）不過，很開心能有一台夢想中的直熱三級管機，因為自己花時間跟用心，所以用不到破萬的高價就可以组出來這台名管，感動阿～～～～
本來以為用6C45去推2A3，高音雖然漂亮，可是會嫌略硬或是尖銳；但是，實際聽起來，很容易可以比較出6BM8高音相當衝，所以2A3高音可以用甜來形容，反應上也不會拖，從柴達斯舞曲中小提琴迅速來回可以聽的出來，或是拿出海上鋼琴師配樂撥放也表現不俗；中音當然是贏６BM8，低頻更不用說；音場較寬，細節多；但是透明度這方面，我就絕得6BM8比較好，或許是交連電容的關係……；定位上，更是超級狂洗阿！蔡琴的第一首＂被遺忘的時光＂，眼睛一閉，彷彿看到她的大口把樂器吃掉（誇張了～哈！）
至今它已經發聲服役三個晚上，平均每天八小時以上，耐操又好聽，靠近單體五公分才略聽的到亨聲，所以已DZ的技術，交流電點燈絲更可以做到低亨聲我想沒問題；不過五跟管子同時工作的熱度可不是開玩笑的，看來放上鋁箔，不只可以烤麵包了，想吃什麼就放什麼^^（今天照相被燙到三次Q_Q）
這是小弟第一篇裝機報告，靈感一來便熬夜打字，希望對大家有所幫助
下面是努力兩個小時，跟攝影有道的朋友一起合拍的，欣賞夜間聆聽2A3 SE所附加的美感吧！
